Der Centrum Standardpfahl

Technische Daten

Längsbewehrung

BSt 500 WR Ø 12 mm gemäß Zulassung.
Die Längsbewehrung ist mit der Bügelbewehrung punktverschweißt.

Bügelbewehrung

Spiralbewehrung (Wendel) BSt 500 G Ø 5 mm nach DIN 488 Biegerollendurchmesser 4 ds = 2 cm Bügelabstand a = 120 mm,(im Pfahlkopfbereich a = 30 bzw. 50 mm)

Montagebügel

Doppelschlaufige Transportanker S355 J2 G3 nach DIN EN 10025, ohne Verbund mit der Bewehrung

Beton

C 50/60 gemäß DIN 1045-1 Die Rissbreitenbeschränkung ist gewährleistet.

Fertigkeitsentwicklung

Bei Ausschalen und Transport im Werk entsprechend C 20/25, bei Transport und Weiterverarbeitung auf Baustelle entsprechend C 50/60

Betonüberdeckung (Verlegemaß)

c = 40 mm für die Expositionsklassen (XC4)/(XC3) (entspricht der Expositionsklasse XA2, jedoch max. 600 mg Sulfat pro Liter). Für besonders aggressive Bodenverhältnisse kann ein Sonderbeton hergestellt werden. Bei Bedarf kann auch eine Betonüberdeckung c = 50 mm hergestellt werden.

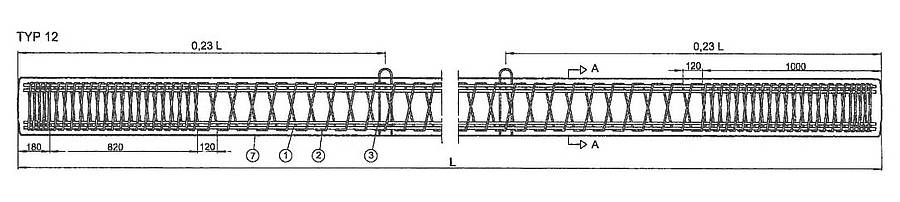

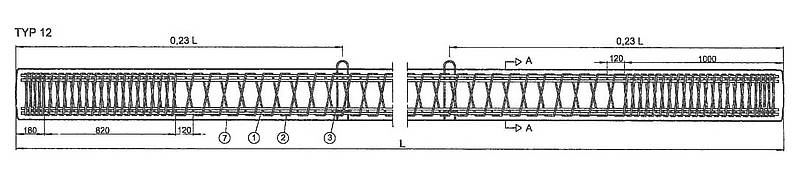

Anordnung der Bewehrung

Querschnitt	Länge	Kupplung	Typ 6	Typ 8	Typ 12	Typ 16	Typ 20
in mm	in m	ja / nein	679 mm²	905 mm²	1357 mm²	1810 mm²	2261 mm²
250 × 250	6-14	nein	x
	15–16	nein		x
	17–18	nein			x
	7–13	ja	x
	14	ja		x
300 × 300	6–10	nein	x
	11–15	nein		x
	16–18	nein			x
	7–14	ja		x
350 × 350	6–10	nein		x
	11–17	nein			x
	18	nein				x
	7–14	ja			x
400 × 400	6–16	nein			x
	17–18	nein				x
	7–14	ja			x
450 × 450	6–17	nein				x
	18	nein					x
	7–14	ja				x

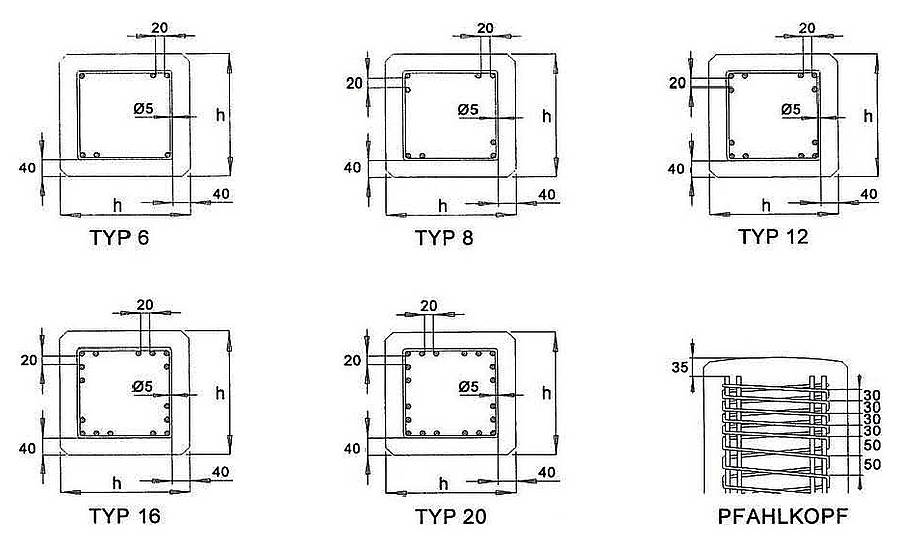

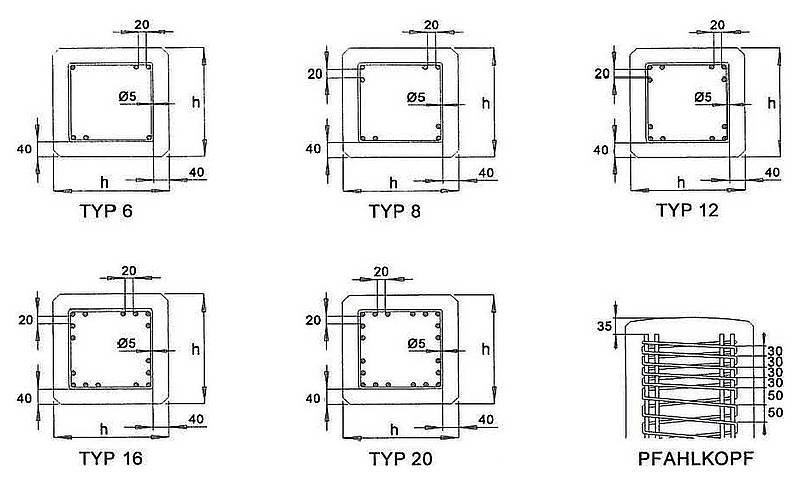

Bewehrungsgrad

Typ 6 = 6 Ø 12 mm
Typ 8 = 8 Ø 12 mm
Typ 12 = 12 Ø 12 mm
Typ 16 = 16 Ø 12 mm
Typ 20 = 20 Ø 12 mm
